Установка камеры кругового обзора Mazda CX-5

Круговой обзор на Mazda CX-5 относится к опциональному оснащению. На старших версиях Signature чёткость изображения дополнительно улучшали. Поэтому при обсуждении дооснащения учитываем установленную систему, а не ориентируемся только на название CX-5.

Для Mazda CX-5 круговой обзор также предлагается вместе с предупреждением о поперечном движении спереди — в составе пакета помощи при маневрировании. Возможность установки и состав необходимых компонентов определяем по VIN.

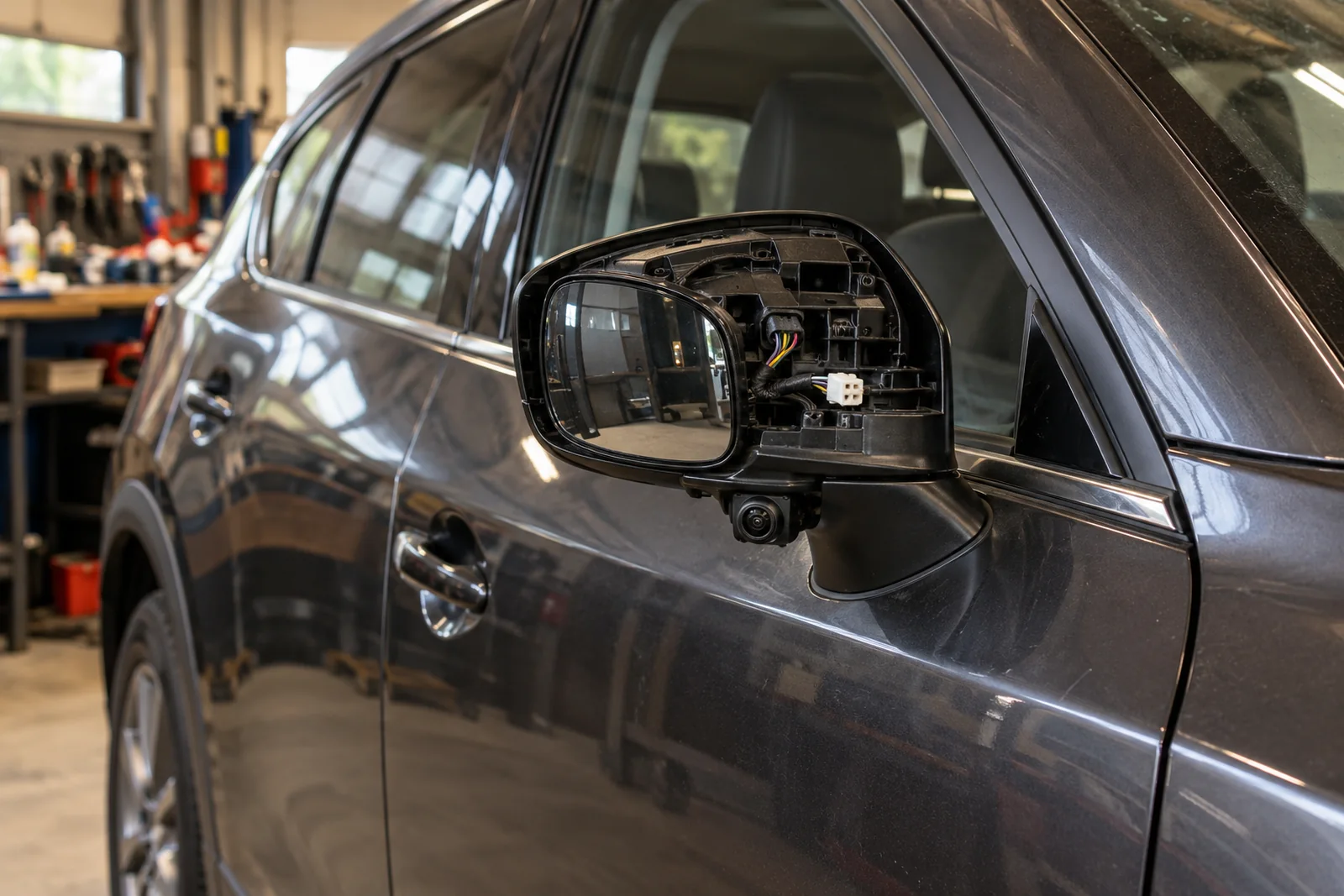

Вид сверху формируется из изображений четырёх камер. Передняя показывает пространство перед автомобилем, задняя — позади него, две камеры в боковых зеркалах охватывают зоны по сторонам кузова. Процессорный блок сшивки объединяет полученные изображения в общую картину вокруг CX-5; в отдельном комплекте кругового обзора он поставляется вместе с камерами.

Для штатной камеры заднего или кругового обзора CX-5 второго поколения, в кузове KF с обозначениями KF2P, KF5P и KFEP, с 2017 года используется оригинальная камера Mazda B61L67XCXT. Этот номер учитываем при подборе штатного компонента; совместимость детали с Вашим автомобилем проверяем до установки.

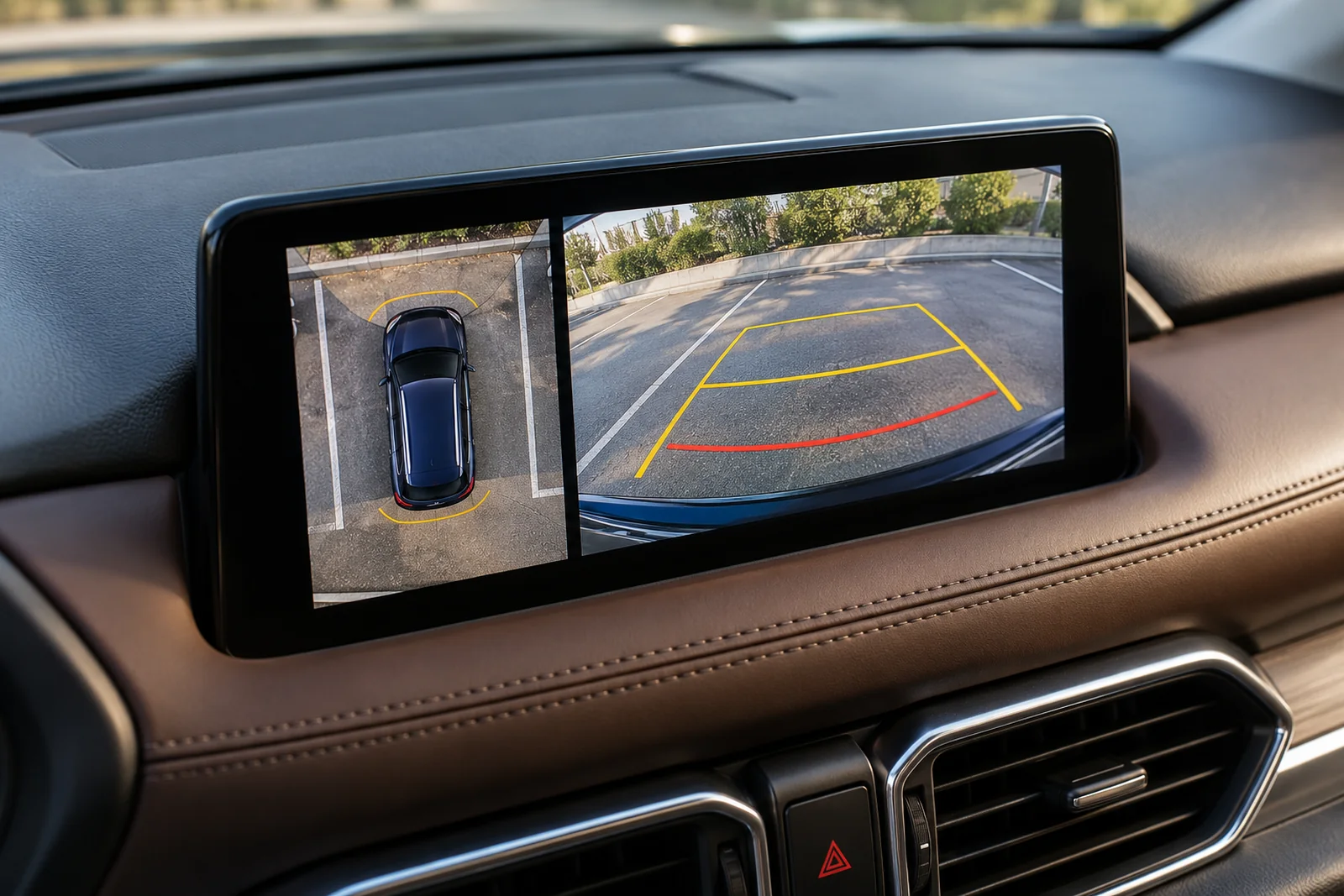

На Mazda CX-5 изображение камеры выводится на штатный мультимедийный дисплей Mazda Connect. С 2021 модельного года штатная система получила экран диагональю 10,25 дюйма.

На новых Mazda CX-5 центральный экран крупнее: на большинстве версий его диагональ составляет 12,9 дюйма, а на топовой Premium Plus — 15,6 дюйма. Эти различия учитываем при обсуждении проекта: подключение подбираем к мультимедиа конкретного автомобиля.

Первый путь — заменить штатное головное устройство на Android-магнитолу с поддержкой кругового обзора. Для Mazda CX-5 2017–2022 годов существуют исполнения «с 360», которые поставляются вместе с комплектом камер. Такой вариант объединяет обновление мультимедиа и установку обзора вокруг автомобиля. К совместимому головному устройству подключают комплект AHD-камер с разрешением 1280 × 720.

Комплект магнитолы для штатной установки на CX-5 включает головное устройство, переходную рамку, жгут проводки с нужными разъёмами и антенны. При необходимости сохраняют вывод штатного интерфейса Mazda на новый экран.

Второй путь — оставить штатную магнитолу Mazda Connect: отдельный комплект камер подключают к ней через видеоинтерфейс по шине CAN, а изображение выводят на родной дисплей. Выбор между двумя путями зависит прежде всего от того, хотите ли Вы одновременно менять головное устройство.

При выборе Android-магнитолы отдельно проверяем наличие приложения кругового обзора и поддержку полного комплекта камер. В части готовых устройств приложение 360 и AHD-камера заднего вида уже входят в поставку. В других решениях для цифрового кругового обзора требуется дополнительный модуль либо отдельно приобретаемая поддержка этой функции.

После установки круговой обзор Mazda CX-5 калибруют: изображения четырёх камер сводят по калибровочному мату или разметке на ровной горизонтальной площадке. Эта настройка нужна для корректного соединения кадров.

В КупиСалон устанавливаем согласованные компоненты, аккуратно прокладываем проводку, подключаем вывод изображения и калибруем систему перед выдачей автомобиля. Подробности устройства и монтажа доступны на странице услуги кругового обзора.

На нашу работу предоставляем гарантию, которую оформляем в гарантийном талоне.

Стоимость нормо-часа — от 3 000 ₽. Итоговая сумма зависит от автомобиля, выбранного оборудования и объёма монтажа, её согласуем с Вами до начала установки; оборудование и детали оплачиваются отдельно.

При обращении сообщите VIN и укажите, хотите ли Вы сохранить Mazda Connect или заменить головное устройство вместе с добавлением кругового обзора. Если комплект уже приобретён, сообщите его состав: это поможет предметно обсудить подключение. Заявись — оставьте заявку, рассчитаем Ваш проект.
