Как подключить камеру переднего вида к магнитоле

Если Вы планируете заменить мультимедиа, можно выбрать магнитолу, которая поддерживает работу с камерами кругового обзора. В таком варианте обработку изображения выполняет сама магнитола, поэтому отдельный блок обработки не требуется. Передняя камера становится частью общей системы: её изображение используется для обзора пространства перед автомобилем и для формирования вида сверху.

При выборе здесь важна именно поддержка камер кругового обзора. Она определяет, сможет ли магнитола выполнять работу, которую в другом варианте берёт на себя отдельный блок. Вопрос подключения поэтому начинается с возможностей мультимедиа: от них зависит, куда будут приходить изображения камер и какое оборудование понадобится для их обработки.

Этот путь удобен при запланированной замене магнитолы: подбор мультимедиа и системы обзора становится общей задачей. Практический вывод для Вас — выбирать новое устройство с учётом будущего обзора вокруг автомобиля, чтобы состав комплекта соответствовал возможностям магнитолы.

Сохранить штатный экран позволяет система с отдельным блоком, если экран допускает такое подключение. Камеры передают изображение блоку, он собирает общий вид, а экран показывает результат. В этой схеме подключение передней камеры к магнитоле происходит через обработку изображения в блоке системы.

Когда вывести картинку на штатный экран нельзя, для отдельного комплекта используют дополнительный монитор. Таким образом, выбор экрана связан с возможностью принять изображение от системы. Для владельца практический вывод прост: при подборе комплекта нужно сразу определить, где будет отображаться пространство перед бампером и общий обзор вокруг кузова.

Если круговой обзор предусмотрен в старших комплектациях автомобиля, сначала рассматривают штатное решение с соответствующими камерами, блоком и проводкой. Если штатного варианта нет, используют отдельный комплект. Такой порядок помогает выбрать состав системы до монтажа, вместе с подходящим способом вывода изображения.

Для кругового обзора нужны камеры по периметру кузова. Переднюю размещают в решётке радиатора или бампере, заднюю — рядом с подсветкой номера либо ручкой багажника, боковые — в корпусах наружных зеркал или под ними. Эти точки дают изображения разных участков вокруг автомобиля, из которых система собирает общий вид.

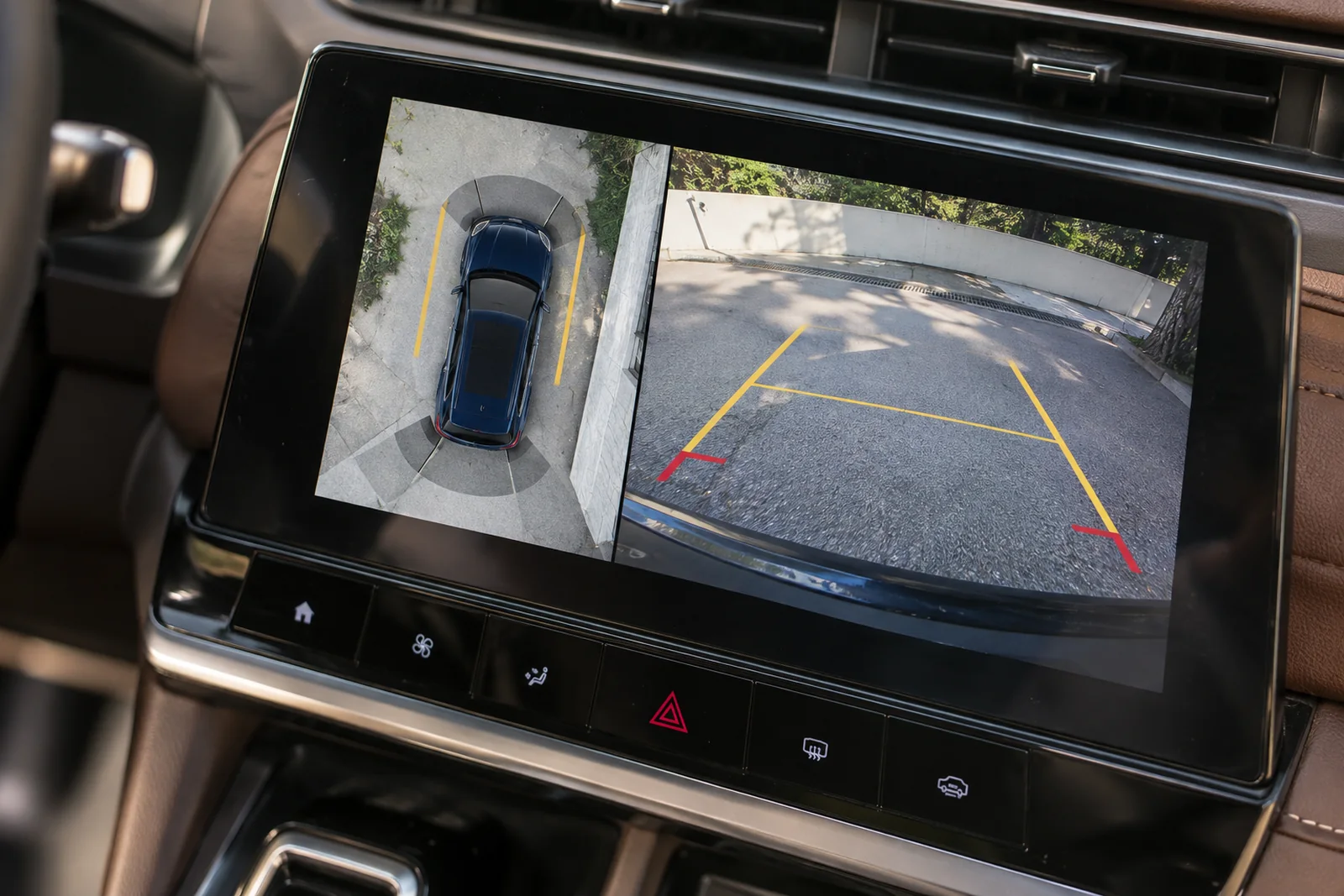

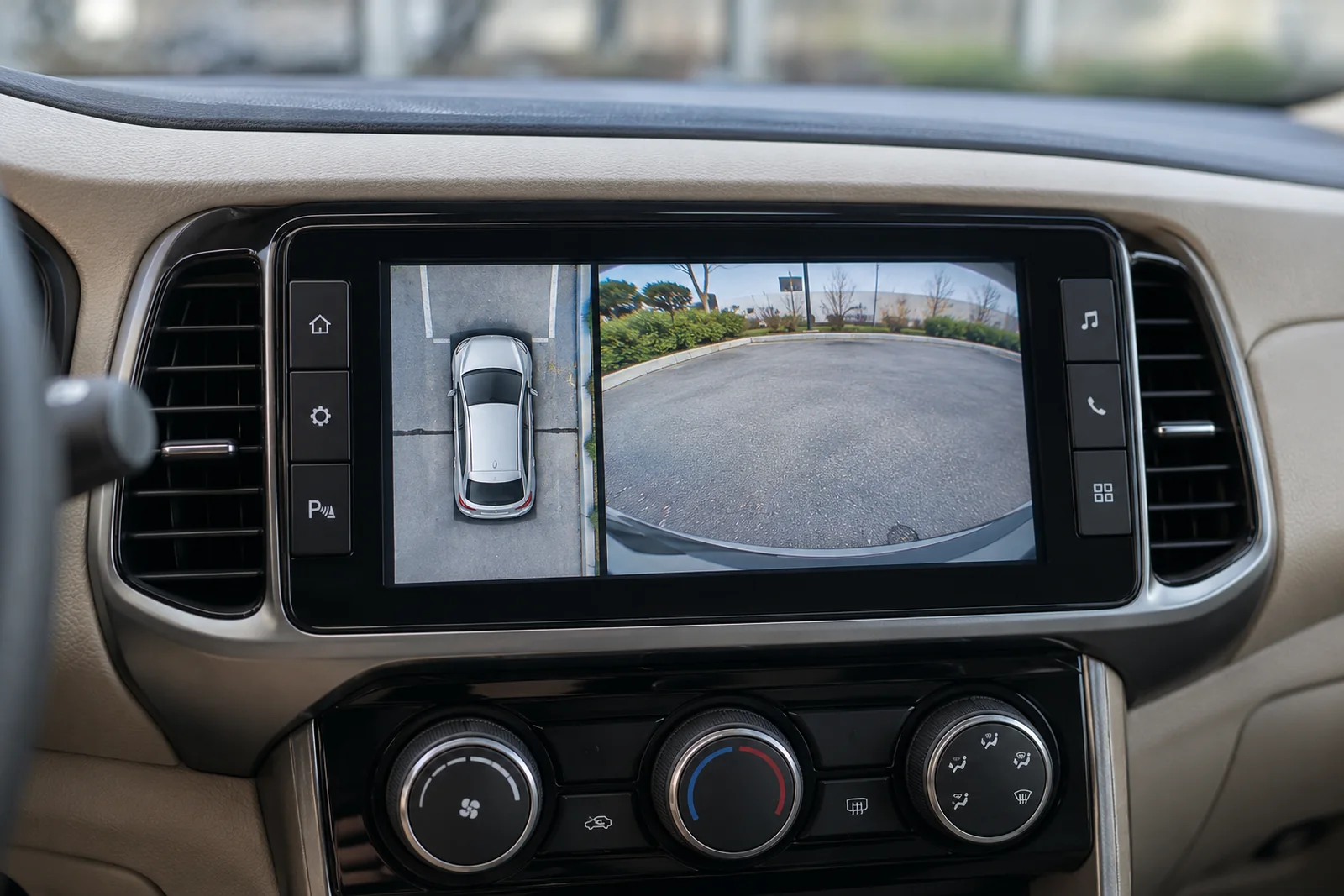

Передний ракурс помогает подъехать к бордюру, боковой — видеть колесо возле края дороги. На экране рядом с общим видом может отображаться картинка отдельной камеры. Поэтому при подключении важно сохранить предусмотренную системой возможность показывать нужный участок отдельно: так Вы получаете подходящий ракурс для конкретного манёвра.

Комплект для такой задачи включает камеры и проводку, а в варианте с внешней обработкой — также блок. Дополнительный экран нужен при соответствующем способе вывода. Подбор этих элементов вместе позволяет получить предусмотренное отображение пространства у кузова: передний ракурс становится частью обзора, полезного в тесном дворе и при въезде в гараж.

От передней камеры провод проводят через моторный отсек в салон. В системе с отдельным блоком к каждой камере идёт собственная линия до этого блока. Для переднего ракурса такая линия связывает наружную точку съёмки с оборудованием, которое обрабатывает картинку для экрана.

У остальных камер свои участки прокладки: от боковых проводку проводят через дверной проём рядом со штатными проводами зеркала, от задней — через проём крышки багажника. Это учитывают при монтаже всей системы, поскольку изображение вокруг кузова складывается из кадров, поступающих от разных точек установки.

В КупиСалон провода убираем под обшивки и уплотнители. Снаружи остаются сами камеры, а линии подключения скрыты. Подключение к штатной электрике защищаем предохранителем. Аккуратная прокладка входит в установку вместе с размещением оборудования: для Вас результатом становится обзор на экране без открытой проводки вдоль элементов автомобиля.

Для удобного маневрирования важна согласованная картинка вокруг кузова. Камеры снимают пространство с разных сторон, а программа соединяет их кадры в вид сверху. Чтобы границы этих кадров совпадали, после монтажа выполняют калибровку под конкретный автомобиль.

Вокруг машины раскладывают полотна с разметкой. По ним настраивают стыки изображений: линии на границах кадров должны складываться ровно, а очертания автомобиля на экране — соответствовать реальным. Такая настройка помогает воспринимать обстановку у кузова как общую картину при парковке.

В порядок установки входят размещение камер, прокладка и подключение проводки, затем калибровка перед выдачей автомобиля. Получение изображения на экране ещё оставляет задачу его настройки: именно калибровка завершает сборку вида сверху из отдельных кадров. Для системы кругового обзора этот этап нужен независимо от того, какое устройство обрабатывает изображение.

Стоимость нормо-часа — от 3 000 ₽. Итоговая сумма зависит от автомобиля, выбранного оборудования и объёма установки; её называем до начала монтажа. Камеры, блок, проводку и дополнительный экран, если он нужен, рассчитываем отдельно от работы.

Для записи и расчёта перейдите на страницу услуги «Установка камеры кругового обзора». Расчёт бесплатный. Оставьте заявку — рассчитаем Ваш проект с учётом выбранного варианта подключения к экрану.
