Как подключить камеру переднего вида к круговому обзору

Схему подключения выбирают вместе с системой кругового обзора. Если такая опция предусмотрена в старших комплектациях, рассматривают штатный вариант: камеры, блок и проводку, рассчитанные на соответствующий автомобиль. Передняя камера в этой схеме работает с остальными элементами комплекта. Возможность установки и состав дооснащения в КупиСалон определяют по VIN и на осмотре.

Когда штатного решения нет, используют отдельный комплект со своим блоком обработки. К нему подводят линии от камер по периметру кузова, а затем организуют вывод изображения. Для владельца это означает, что подключение передней камеры нужно рассматривать вместе с подключением всей системы: её картинка должна поступать туда, где собирается общий обзор. Поэтому подбор оборудования начинается с совместимого решения для автомобиля, а затем переходит к размещению и монтажу его элементов.

У отдельного комплекта путь изображения проходит через собственный блок к экрану. Штатный дисплей используют, если он поддерживает такое подключение. В другом варианте устанавливают дополнительный монитор. Экран позволяет наблюдать участок перед бампером прямо с места водителя, что особенно удобно при подъезде к высокому бордюру или при въезде в гараж.

Если Вы планируете замену мультимедиа, можно подобрать магнитолу с поддержкой камер кругового обзора. Она сама работает с изображениями, поэтому отдельный блок обработки в таком варианте не требуется. Это меняет состав комплекта и схему подключения. Практический выбор здесь связан с Вашими планами на мультимедиа: сохранить существующий экран при технической возможности, добавить монитор либо совместить установку камер с заменой магнитолы. Наличие экрана и способ передачи на него картинки рассматривают вместе.

Для передней камеры предусмотрено размещение в решётке радиатора или бампере. От этой точки её собственная линия идёт через моторный отсек в салон, к блоку системы. Такой маршрут связывает наружный объектив с оборудованием внутри автомобиля. На этапе монтажа важно выполнить весь этот путь аккуратно: удобство готового решения складывается и из изображения на экране, и из скрытого расположения проводов.

Проводку убирают под обшивки и уплотнители, а подключение к штатной электрике защищают предохранителем. Снаружи остаются камеры. При установке полного комплекта также прокладывают линии от боковых камер через дверные проёмы рядом со штатными проводами зеркал и от задней камеры через проём крышки багажника. В результате каждая камера получает отдельное соединение с блоком, а провода размещаются внутри автомобиля без открытой прокладки по салону.

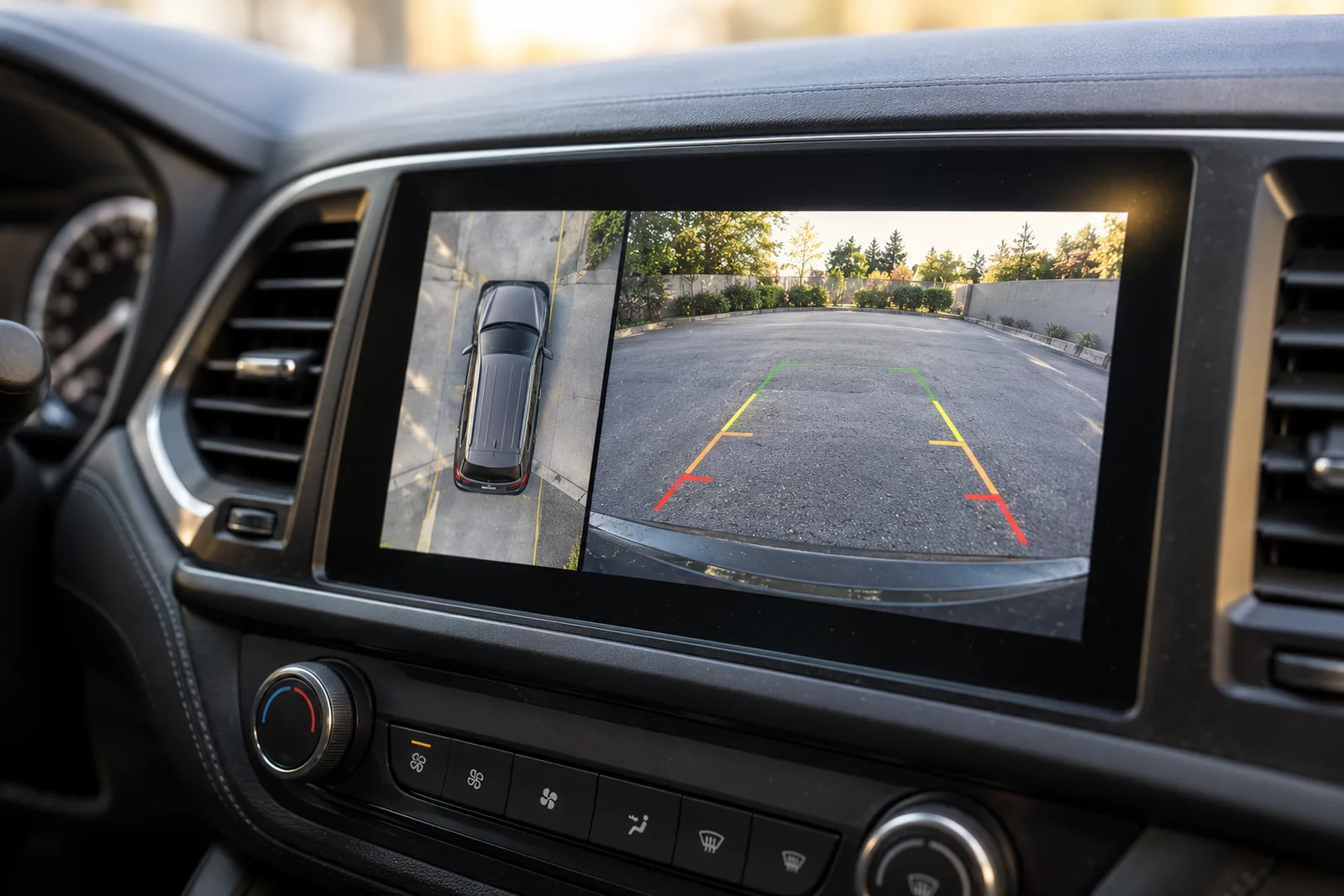

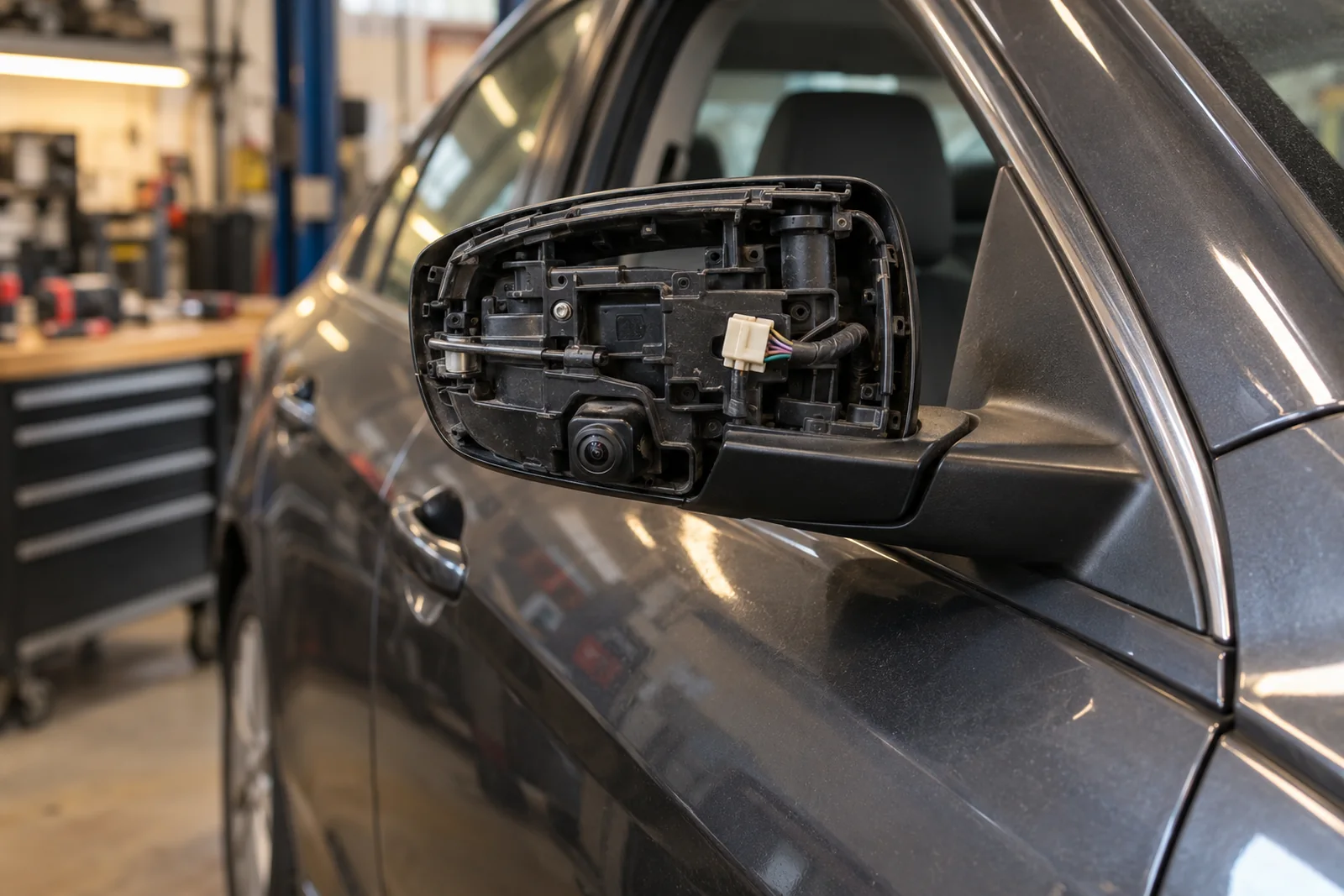

Передняя камера показывает участок перед кузовом, полезный при подъезде к препятствию. Для общего обзора к её изображению добавляются кадры с боков и сзади. Боковые камеры располагаются в корпусах наружных зеркал или под ними, задняя — рядом с подсветкой номера либо ручкой багажника. Блок объединяет полученные изображения и формирует на экране вид автомобиля сверху.

Рядом с общей картинкой можно вывести отдельный ракурс. Передний помогает наблюдать бордюр перед бампером, боковой — колесо у края дороги. При подключении важно сохранить именно эту ценность системы: Вы получаете и обзор пространства вокруг кузова, и изображение нужного участка. Поэтому передняя камера рассматривается как часть общего комплекта, а её положение и картинка учитываются при настройке совместно с остальными ракурсами.

Чтобы пользоваться общим изображением было удобно, кадры с соседних камер должны правильно соединяться. Для этого вокруг автомобиля раскладывают полотна с разметкой и по ним настраивают стыки. Разметка служит ориентиром при согласовании изображений: система должна собрать из отдельных ракурсов цельную картинку вокруг кузова. Настройка учитывает расположение установленных камер на конкретном автомобиле.

Без калибровки линии на границах кадров могут выглядеть разорванными, а очертания автомобиля на экране — не совпадать с реальными. Поэтому появление переднего изображения на дисплее ещё требует последующей настройки общего обзора. В КупиСалон порядок такой: устанавливают элементы системы, прокладывают и подключают проводку, затем калибруют изображение перед выдачей автомобиля. Калибровка входит в завершение монтажа и позволяет согласовать передний ракурс с боковыми в едином виде сверху.

Способ вызова картинки зависит от возможностей выбранной системы. Круговой обзор может включаться кнопкой, автоматически на малой скорости или при выборе задней передачи. Для манёвров передним ходом полезно заранее выбрать доступный способ обращения к переднему ракурсу: его используют там, где требуется наблюдать пространство перед бампером, например при подъезде к бордюру.

Логику появления изображения настраивают с учётом Вашего удобства в пределах возможностей оборудования. Если система поддерживает включение кнопкой, водитель вызывает обзор самостоятельно. При предусмотренном автоматическом включении на малой скорости картинка появляется по логике системы. Эти варианты учитывают при подборе комплекта, чтобы управление обзором соответствовало привычным манёврам. Практический результат настройки — понятный способ вывести нужное изображение в тот момент, когда Вы паркуетесь или проезжаете тесный участок двора.

Работу рассчитывают по нормо-часам: стоимость нормо-часа — от 3 000 ₽. Сумма определяется автомобилем, выбранным оборудованием и объёмом установки; её называют до начала монтажа. Камеры, блок, проводка и дополнительный экран, если он нужен, оплачиваются отдельно.

Осмотр и расчёт в КупиСалон бесплатные. Для записи перейдите на страницу установки камеры кругового обзора и оставьте заявку. Укажите, хотите ли Вы сохранить имеющуюся мультимедиа или планируете её замену: это поможет выбрать подходящий вариант вывода изображения. Итогом подбора станет состав системы для Вашего автомобиля — с передней камерой, остальными элементами обзора и подключением к экрану. Так заявка на подключение превращается в конкретный проект дооснащения с понятным составом оборудования.
